■リングアクチュエータ
Low voltage ring actuators without casing
HPSt150/14-10/xx
リングアクチュエータ
 リングアクチュエータ
Maximum load : 6000 N
Maximum force generation : 4500 N
Open loop sensitivity for 1mV noise for
actuator HPSt 150/14-10/12 : approx.0.1 Nanometer (see2.9.）
Type max. stroke
(μm)*		 length L
(mm)		 el. Capacitance
(μF)		 stiffness
(N/μm) 		resonance frequency
(kHz)
HPSt 150/14-10/12 12
13.5　
2.6　
250　
45　
HPSt 150/14-10/25 25
27　　
5.2　
120　
22　
HPSt 150/14-10/35 37 on request
　
*max. strokeは、0～150V時
Options:

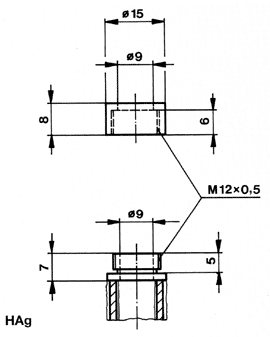

Threaded endpieces HAg (together with 1screw cap）
Optics adaptor 0A1/2"(see section C）		 リングアクチュエータ
